จะปรับปรุงเวลาตอบสนองของ amper ct ได้อย่างไร?
ฝากข้อความ
ในฐานะซัพพลายเออร์ของ Amper CT ฉันเข้าใจถึงบทบาทสำคัญที่เวลาตอบสนองมีต่อประสิทธิภาพของอุปกรณ์เหล่านี้ เวลาตอบสนองที่รวดเร็วถือเป็นสิ่งสำคัญสำหรับการวัดกระแสไฟฟ้าที่แม่นยำและเชื่อถือได้ โดยเฉพาะอย่างยิ่งในการใช้งานที่กระแสไฟฟ้าเกิดการเปลี่ยนแปลงอย่างรวดเร็ว ในบล็อกโพสต์นี้ ฉันจะแบ่งปันข้อมูลเชิงลึกและกลยุทธ์บางประการเกี่ยวกับวิธีปรับปรุงเวลาตอบสนองของ Amper CT
ทำความเข้าใจพื้นฐานของเวลาตอบสนองของ Amper CT
ก่อนที่จะเจาะลึกถึงวิธีปรับปรุงเวลาตอบสนอง สิ่งสำคัญคือต้องเข้าใจว่าสิ่งนี้คืออะไรและปัจจัยใดที่ส่งผลต่อเวลาดังกล่าว เวลาตอบสนองของ Amper CT หมายถึงเวลาที่ใช้สำหรับกระแสทุติยภูมิถึงเปอร์เซ็นต์ที่ระบุ (โดยปกติคือ 90% หรือ 95%) ของค่าสุดท้ายหลังจากการเปลี่ยนแปลงขั้นในกระแสหลัก
มีหลายปัจจัยที่ส่งผลต่อเวลาตอบสนองของ Amper CT:
- วัสดุหลัก: คุณสมบัติทางแม่เหล็กของวัสดุแกนกลาง เช่น การซึมผ่านและฮิสเทรีซิส อาจส่งผลต่อเวลาตอบสนองได้อย่างมาก วัสดุที่มีการซึมผ่านสูงโดยทั่วไปช่วยให้เกิดแม่เหล็กและล้างอำนาจแม่เหล็กได้เร็วขึ้น นำไปสู่การตอบสนองที่รวดเร็วยิ่งขึ้น
- เปลี่ยนอัตราส่วน: อัตราส่วนของจำนวนรอบในขดลวดปฐมภูมิและขดลวดทุติยภูมิส่งผลต่อแรงดันและกระแสเหนี่ยวนำ อัตราส่วนการหมุนที่ออกแบบมาอย่างดีสามารถปรับลักษณะการตอบสนองให้เหมาะสมได้
- โหลดความต้านทาน: อิมพีแดนซ์ที่เชื่อมต่อกับขดลวดทุติยภูมิของ CT สามารถส่งผลต่อเวลาตอบสนองได้ โหลดอิมพีแดนซ์ต่ำสามารถลดค่าคงที่ของเวลาและปรับปรุงความเร็วในการตอบสนองได้
กลยุทธ์ในการปรับปรุงเวลาตอบสนอง
1. การเลือกวัสดุแกนที่เหมาะสม
การเลือกใช้วัสดุแกนเป็นสิ่งสำคัญเพื่อให้ได้รับเวลาตอบสนองที่รวดเร็ว วัสดุแม่เหล็กอ่อน เช่น เหล็กซิลิคอนและโลหะผสมอสัณฐาน มักใช้ใน Amper CT
เหล็กซิลิคอนมีความสามารถในการซึมผ่านค่อนข้างสูงและมีการสูญเสียฮิสเทรีซีสต่ำ เป็นตัวเลือกที่คุ้มค่าสำหรับการใช้งานหลายๆ อย่าง ในทางกลับกัน โลหะผสมอสัณฐานมีความสามารถในการซึมผ่านที่สูงขึ้นและการสูญเสียที่น้อยลง ส่งผลให้เวลาตอบสนองเร็วขึ้น อย่างไรก็ตามมีราคาแพงกว่า
เมื่อเลือกวัสดุหลัก ให้พิจารณาข้อกำหนดเฉพาะของการใช้งานของคุณ สำหรับการใช้งานที่ต้องการเวลาตอบสนองที่รวดเร็วมาก เช่น อุปกรณ์อิเล็กทรอนิกส์กำลังความเร็วสูง และระบบตรวจจับข้อผิดพลาด แกนโลหะผสมอสัณฐานอาจเป็นทางเลือกที่ดีกว่า
2. การปรับอัตราส่วนการเลี้ยวให้เหมาะสม
อัตราส่วนการหมุนของ Amper CT ควรได้รับการออกแบบอย่างระมัดระวังเพื่อให้สมดุลระหว่างข้อกำหนดด้านความแม่นยำและเวลาตอบสนอง อัตราส่วนการหมุนที่สูงขึ้นสามารถเพิ่มกระแสทุติยภูมิสำหรับกระแสหลักที่กำหนด ซึ่งอาจปรับปรุงอัตราส่วนสัญญาณต่อสัญญาณรบกวน อย่างไรก็ตาม ยังสามารถเพิ่มความเหนี่ยวนำของขดลวดทุติยภูมิได้ด้วย ซึ่งอาจส่งผลให้เวลาตอบสนองช้าลง
หากต้องการปรับอัตราส่วนรอบให้เหมาะสม ให้คำนวณโดยละเอียดโดยอิงตามช่วงกระแสหลักที่คาดหวัง ระดับกระแสไฟรองที่ต้องการ และอิมพีแดนซ์โหลด ใช้เครื่องมือจำลองเพื่อสร้างแบบจำลองพฤติกรรมของ CT ภายใต้เงื่อนไขที่แตกต่างกัน และปรับอัตราส่วนการหมุนให้เหมาะสม
3. การลดความต้านทานโหลดให้เหลือน้อยที่สุด
โหลดอิมพีแดนซ์ที่เชื่อมต่อกับขดลวดทุติยภูมิของ Amper CT มีผลกระทบโดยตรงต่อเวลาตอบสนอง โหลดอิมพีแดนซ์สูงอาจทำให้ค่าคงที่ของเวลานานขึ้น ส่งผลให้การตอบสนองช้าลง
เพื่อลดอิมพีแดนซ์ของโหลดให้เหลือน้อยที่สุด ให้ใช้สายเคเบิลและขั้วต่อที่มีความต้านทานต่ำ ตรวจสอบให้แน่ใจว่าเครื่องมือวัดหรือรีเลย์ที่เชื่อมต่อกับ CT มีอิมพีแดนซ์อินพุตต่ำ ในบางกรณี อาจจำเป็นต้องใช้บัฟเฟอร์แอมพลิฟายเออร์เพื่อลดอิมพีแดนซ์โหลดที่มีประสิทธิผล
4. การออกแบบตัวเหนี่ยวนำการรั่วไหลต่ำ
การเหนี่ยวนำการรั่วไหลใน CT อาจส่งผลต่อเวลาตอบสนองเช่นกัน การเหนี่ยวนำการรั่วไหลเกิดขึ้นเมื่อฟลักซ์แม่เหล็กไม่ได้เชื่อมโยงทุกรอบของขดลวด ส่งผลให้เกิดความล่าช้าในการถ่ายโอนพลังงานจากขดลวดปฐมภูมิไปยังขดลวดทุติยภูมิ
เพื่อลดการเหนี่ยวนำการรั่วไหล ให้ใช้โครงสร้างขดลวดที่มีขนาดกะทัดรัดและออกแบบมาอย่างดี วางขดลวดปฐมภูมิและขดลวดทุติยภูมิให้ใกล้กันมากที่สุดเพื่อเพิ่มการเชื่อมต่อแม่เหล็กให้สูงสุด นอกจากนี้ ให้ใช้แผ่นป้องกันแม่เหล็กเพื่อลดผลกระทบของสนามแม่เหล็กภายนอก
5. การจัดการความร้อน
อุณหภูมิสามารถมีผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของ Amper CT รวมถึงเวลาตอบสนองด้วย อุณหภูมิสูงอาจทำให้เกิดการเปลี่ยนแปลงคุณสมบัติทางแม่เหล็กของวัสดุแกนกลาง และเพิ่มความต้านทานของขดลวด ซึ่งทั้งสองอย่างนี้อาจทำให้การตอบสนองช้าลง
ใช้กลยุทธ์การจัดการระบายความร้อนที่มีประสิทธิผล เช่น การใช้ตัวระบายความร้อนหรือพัดลมเพื่อกระจายความร้อน ตรวจสอบให้แน่ใจว่าติดตั้ง CT ในพื้นที่ที่มีการระบายอากาศดี และหลีกเลี่ยงการสัมผัสกับสภาพแวดล้อมที่มีอุณหภูมิสูง
การใช้งานจริงและกรณีศึกษาในโลกแห่งความเป็นจริง
มาดูการใช้งานจริงบางส่วนที่การปรับปรุงเวลาตอบสนองของ Amper CT เป็นสิ่งสำคัญ
1. การป้องกันระบบไฟฟ้า
ในระบบไฟฟ้า การวัดกระแสไฟฟ้าที่รวดเร็วและแม่นยำถือเป็นสิ่งสำคัญในการปกป้องอุปกรณ์จากข้อผิดพลาดด้านกระแสไฟเกินและไฟฟ้าลัดวงจร Amper CT ที่มีเวลาตอบสนองที่รวดเร็วสามารถตรวจจับการเปลี่ยนแปลงของกระแสได้อย่างรวดเร็วและทริกเกอร์รีเลย์ป้องกัน ช่วยลดความเสียหายต่อระบบไฟฟ้าให้เหลือน้อยที่สุด
ตัวอย่างเช่น ในสายส่งไฟฟ้าแรงสูง ข้อผิดพลาดอาจทำให้กระแสไฟฟ้าเพิ่มขึ้นอย่างกะทันหัน Amper CT ที่มีเวลาตอบสนองช้าอาจไม่สามารถตรวจจับความผิดปกติได้เร็วเพียงพอ ส่งผลให้มีเวลากวาดล้างข้อผิดพลาดนานขึ้น และอาจสร้างความเสียหายให้กับสายและอุปกรณ์ที่เชื่อมต่อได้
2. ระบบพลังงานทดแทน
แหล่งพลังงานหมุนเวียน เช่น พลังงานแสงอาทิตย์และพลังงานลม มีลักษณะเฉพาะคือการเปลี่ยนแปลงอย่างรวดเร็วของกำลังไฟฟ้าที่ผลิตได้ แอมแปร์ CT ที่ใช้ในระบบเหล่านี้จำเป็นต้องมีเวลาตอบสนองที่รวดเร็วเพื่อวัดกระแสได้อย่างแม่นยำ และรับประกันการทำงานของอุปกรณ์แปลงกำลังอย่างมีประสิทธิภาพ
ตัวอย่างเช่น ในโรงไฟฟ้าพลังงานแสงอาทิตย์ กระแสไฟขาออกของแผงโซลาร์เซลล์อาจแตกต่างกันอย่างมากขึ้นอยู่กับความเข้มของแสงแดด Amper CT ที่มีเวลาตอบสนองช้าอาจไม่สามารถตามการเปลี่ยนแปลงเหล่านี้ได้ ส่งผลให้การวัดพลังงานไม่ถูกต้องและประสิทธิภาพลดลง
บทสรุป
การปรับปรุงเวลาตอบสนองของ Amper CT ถือเป็นเป้าหมายที่ซับซ้อนแต่สามารถทำได้ ด้วยการเลือกวัสดุแกนอย่างระมัดระวัง การปรับอัตราส่วนการหมุนให้เหมาะสม ลดอิมพีแดนซ์ของโหลดให้เหลือน้อยที่สุด ลดการเหนี่ยวนำการรั่วไหล และใช้การจัดการระบายความร้อนที่มีประสิทธิภาพ คุณจะเพิ่มประสิทธิภาพการทำงานของ Amper CT ได้อย่างมาก

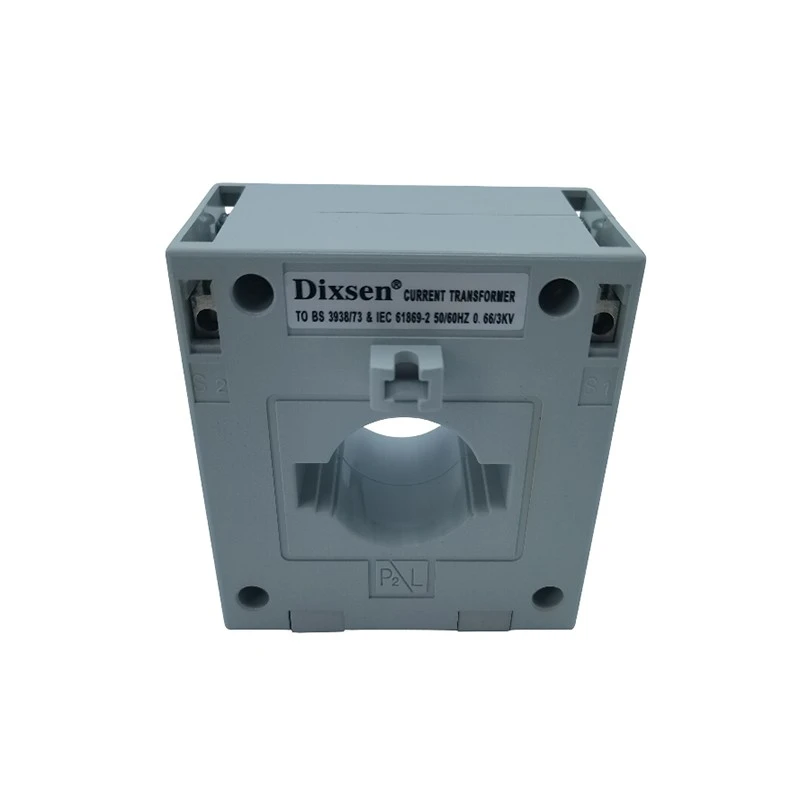

ที่บริษัทของเรา เรามุ่งมั่นที่จะจัดหา Amper CT คุณภาพสูงพร้อมเวลาตอบสนองที่รวดเร็ว เรานำเสนอผลิตภัณฑ์ที่หลากหลายรวมถึงหม้อแปลงกระแสไฟ AC-0.5 หม้อแปลงกระแสเคสพลาสติก, และหม้อแปลงกระแสไฟฟ้า 0.2 วินาที-
หากคุณสนใจที่จะปรับปรุงเวลาตอบสนองของ Amper CT ของคุณ หรือต้องการซื้อ CT ประสิทธิภาพสูงสำหรับการใช้งานของคุณ เราขอเชิญคุณติดต่อเราเพื่อขอหารือโดยละเอียด ทีมผู้เชี่ยวชาญของเรายินดีที่จะช่วยเหลือคุณในการหาวิธีแก้ปัญหาที่ดีที่สุดสำหรับความต้องการของคุณ
อ้างอิง
- [1] มาตรฐาน IEEE C57.13 - 2016, "ข้อกำหนดมาตรฐาน IEEE สำหรับหม้อแปลงเครื่องมือ"
- (2) "การป้องกันระบบไฟฟ้าและสวิตช์เกียร์" โดย J. Lewis Blackburn
- 3 "วัสดุแม่เหล็กและการประยุกต์" โดย EC Snelling
