จะติดตั้งหม้อแปลงกระแสไฟฟ้าที่แม่นยำได้อย่างไร?

เฮ้ หากคุณเข้าสู่ระบบไฟฟ้าคุณอาจเคยได้ยินหม้อแปลงกระแสไฟฟ้าที่แม่นยำ พวกเขามีความสำคัญอย่างยิ่งสำหรับการวัดปัจจุบันอย่างแม่นยำในแอปพลิเคชันทุกประเภท ในฐานะซัพพลายเออร์หม้อแปลงไฟฟ้าที่มีความแม่นยำในปัจจุบันฉันได้ติดตั้งสิ่งเหล่านี้มากกว่าที่ฉันสามารถนับได้ ดังนั้นฉันคิดว่าฉันจะแบ่งปันประสบการณ์ของฉันและนำคุณผ่านวิธีการติดตั้งหม้อแปลงกระแสไฟฟ้าที่แม่นยำ

หม้อแปลงกระแสไฟฟ้าที่แม่นยำคืออะไร?

ก่อนที่เราจะข้ามเข้าสู่กระบวนการติดตั้งเรามาดูว่าหม้อแปลงกระแสไฟฟ้าที่แม่นยำคืออะไร พูดง่ายๆก็คืออุปกรณ์ที่วัดกระแสไฟฟ้าโดยการผลิตกระแสในสัดส่วนที่คดเคี้ยวรองกับกระแสในการคดเคี้ยวหลัก หม้อแปลงเหล่านี้ได้รับการออกแบบให้มีความแม่นยำสูงทำให้เหมาะสำหรับการใช้งานที่การวัดในปัจจุบันอย่างแม่นยำมีความสำคัญเช่นในระบบตรวจสอบพลังงานการจัดการพลังงานและระบบอัตโนมัติในอุตสาหกรรม

เครื่องมือและวัสดุที่คุณต้องการ

• หม้อแปลงไฟฟ้าที่แม่นยำ (แน่นอน!)
• ไขควง (ทั้ง flathead หรือ phillips ขึ้นอยู่กับฮาร์ดแวร์ยึด)
• ลวดลวด
• เทปไฟฟ้า
• มัลติมิเตอร์ (เพื่อทดสอบการติดตั้ง)
• ยึดติดตั้ง (ถ้าไม่รวมอยู่ในหม้อแปลง)

ขั้นตอนที่ 1: เลือกตำแหน่งที่เหมาะสม

ขั้นตอนแรกในการติดตั้งหม้อแปลงกระแสไฟฟ้าที่มีความแม่นยำคือการเลือกตำแหน่งที่เหมาะสม คุณต้องการวางหม้อแปลงที่สามารถเข้าถึงตัวนำที่มีกระแสที่คุณต้องการวัดได้อย่างง่ายดาย ควรติดตั้งใกล้กับโหลดหรือจุดที่จำเป็นต้องตรวจสอบปัจจุบัน

ตรวจสอบให้แน่ใจว่าตำแหน่งนั้นมีการระบายอากาศอย่างดีและปราศจากความร้อนความชื้นและการสั่นสะเทือนเชิงกลมากเกินไป ปัจจัยเหล่านี้สามารถส่งผลกระทบต่อประสิทธิภาพของหม้อแปลงและลดความแม่นยำ นอกจากนี้ตรวจสอบให้แน่ใจว่ามีพื้นที่เพียงพอรอบหม้อแปลงเพื่อการติดตั้งและบำรุงรักษาได้ง่าย

ขั้นตอนที่ 2: ติดตั้งหม้อแปลง

เมื่อคุณเลือกสถานที่แล้วก็ถึงเวลาที่จะติดตั้งหม้อแปลงแล้ว หม้อแปลงไฟฟ้าที่มีความแม่นยำส่วนใหญ่มาพร้อมกับรูยึดหรือวงเล็บเพื่อการติดตั้งที่ง่าย หากหม้อแปลงของคุณมีรูติดตั้งให้จัดเรียงกับรูในพื้นผิวการติดตั้งและยึดหม้อแปลงให้แน่นโดยใช้สกรู

หากคุณต้องการใช้ตัวยึดติดตั้งให้ติดกับหม้อแปลงก่อนแล้วติดตั้งวงเล็บเข้ากับพื้นผิว ตรวจสอบให้แน่ใจว่าหม้อแปลงยึดอย่างแน่นหนาและไม่ขยับหรือสั่นสะเทือน

ขั้นตอนที่ 3: เชื่อมต่อคดเคี้ยวหลัก

การขดลวดหลักของหม้อแปลงกระแสไฟฟ้าที่มีความแม่นยำเป็นส่วนที่เชื่อมต่อกับตัวนำที่มีกระแสที่คุณต้องการวัด ในการเชื่อมต่อการคดเคี้ยวหลักคุณจะต้องเปิดหน้าต่างของหม้อแปลงหรือแยกแกน (ขึ้นอยู่กับประเภทของหม้อแปลงที่คุณมี)

วางตัวนำอย่างระมัดระวังผ่านหน้าต่างหรือแกนแยกของหม้อแปลง ตรวจสอบให้แน่ใจว่าตัวนำอยู่ตรงกลางและไม่ได้สัมผัสด้านข้างของหม้อแปลง หากตัวนำมีขนาดใหญ่เกินไปที่จะพอดีกับหน้าต่างคุณอาจต้องใช้อะแดปเตอร์บัสบาร์หรือโซลูชันการติดตั้งแบบกำหนดเอง

เมื่อตัวนำเข้าที่ให้ปิดหน้าต่างหรือแกนแยกของหม้อแปลงและยึดให้แน่น สิ่งนี้ทำให้มั่นใจได้ว่าสนามแม่เหล็กที่เกิดจากกระแสไฟฟ้าในตัวนำนั้นถูกรวมเข้ากับแกนกลางของหม้อแปลงอย่างเหมาะสม

ขั้นตอนที่ 4: เชื่อมต่อคดเคี้ยวรอง

การขดลวดทุติยภูมิของหม้อแปลงกระแสไฟฟ้าที่มีความแม่นยำเป็นส่วนที่ให้สัญญาณเอาต์พุตตามสัดส่วนกับกระแสในการคดเคี้ยวหลัก ในการเชื่อมต่อการคดเคี้ยวรองคุณจะต้องถอดฉนวนออกจากปลายสายรอง

เชื่อมต่อปลายสายที่ถูกถอดออกของสายทุติยภูมิกับเทอร์มินัลที่เหมาะสมบนอุปกรณ์วัดหรือระบบควบคุมของคุณ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อแน่นและปลอดภัยเพื่อป้องกันการเชื่อมต่อที่หลวมหรือการเกิดไฟฟ้า

ใช้เทปไฟฟ้าเพื่อป้องกันการเชื่อมต่อและป้องกันความชื้นและฝุ่น สิ่งนี้ช่วยให้มั่นใจในความน่าเชื่อถือและความถูกต้องของการวัด

ขั้นตอนที่ 5: ทดสอบการติดตั้ง

หลังจากที่คุณเชื่อมต่อขดลวดหลักและรองถึงเวลาทดสอบการติดตั้ง ใช้มัลติมิเตอร์เพื่อวัดแรงดันเอาต์พุตหรือกระแสของหม้อแปลง เปรียบเทียบค่าที่วัดได้กับค่าที่คาดหวังตามข้อกำหนดของหม้อแปลง

หากค่าที่วัดได้อยู่ในช่วงที่ยอมรับได้การติดตั้งจะสำเร็จ ถ้าไม่ตรวจสอบการเชื่อมต่อการวางแนวของหม้อแปลงและความสมบูรณ์ของตัวนำ ทำการปรับเปลี่ยนที่จำเป็นและทดสอบการติดตั้งอีกครั้งจนกว่าคุณจะได้รับการอ่านที่ถูกต้อง

ขั้นตอนที่ 6: เสร็จสิ้นการติดตั้ง

เมื่อคุณทดสอบการติดตั้งและยืนยันว่าทำงานได้อย่างถูกต้องแล้วก็ถึงเวลาเสร็จสิ้นการติดตั้ง ยึดสายหรือสายเคเบิลที่หลวมโดยใช้สายเคเบิลหรือคลิปลวด ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดได้รับการคุ้มครองและได้รับการปกป้องเพื่อป้องกันการติดต่อโดยไม่ตั้งใจ

ติดฉลากหม้อแปลงและการเชื่อมต่อเพื่อให้ง่ายต่อการระบุและแก้ไขปัญหาในอนาคต นี่เป็นสิ่งสำคัญอย่างยิ่งหากคุณมีหม้อแปลงหลายตัวที่ติดตั้งในระบบเดียวกัน

หม้อแปลงกระแสไฟฟ้าที่มีความแม่นยำประเภทต่าง ๆ

มีหม้อแปลงปัจจุบันที่มีความแม่นยำหลายประเภทในตลาดแต่ละชนิดมีคุณสมบัติและแอพพลิเคชั่นของตัวเอง นี่คือบางประเภททั่วไป:

• แผงเมานต์ CT: หม้อแปลงเหล่านี้ได้รับการออกแบบให้ติดตั้งบนแผงควบคุมหรือบอร์ดควบคุม พวกเขาใช้กันทั่วไปในระบบควบคุมอุตสาหกรรมและแผงการกระจายพลังงาน
• 0.5 พลาสติกเคสหม้อแปลงกระแสไฟฟ้า: หม้อแปลงเหล่านี้มีเคสพลาสติกซึ่งทำให้มีน้ำหนักเบาและติดตั้งง่าย เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่ จำกัด และข้อกำหนดความถูกต้องอยู่ในระดับปานกลาง

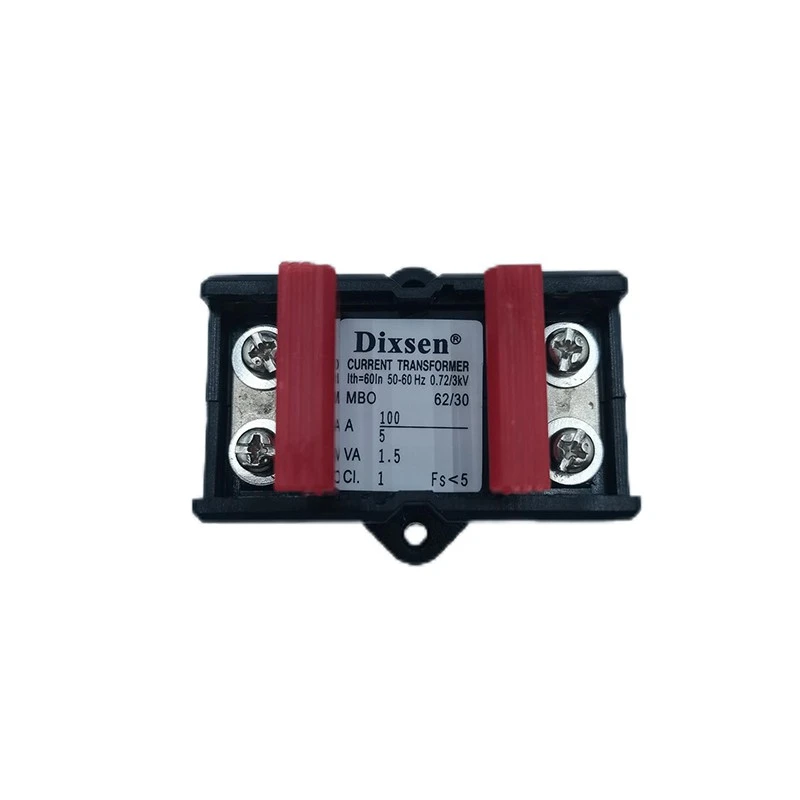

• หม้อแปลงไฟฟ้าปัจจุบันระดับ 0.5: หม้อแปลงเหล่านี้ได้รับการออกแบบมาเพื่อให้เป็นไปตามข้อกำหนดความแม่นยำที่เข้มงวดของชั้นเรียน 0.5 พวกเขาใช้ในแอปพลิเคชันที่การวัดความแม่นยำสูงในปัจจุบันเป็นสิ่งจำเป็นเช่นในการวัดแสงและการสอบเทียบ

บทสรุป

การติดตั้งหม้อแปลงกระแสไฟฟ้าที่มีความแม่นยำอาจดูเหมือนเป็นงานที่น่ากลัว แต่ด้วยเครื่องมือและความรู้ที่เหมาะสมอาจเป็นกระบวนการที่ตรงไปตรงมา โดยทำตามขั้นตอนที่ระบุไว้ในโพสต์บล็อกนี้คุณสามารถมั่นใจได้ว่าการติดตั้งที่ประสบความสำเร็จและการวัดในปัจจุบันที่แม่นยำ

หากคุณกำลังมองหาหม้อแปลงไฟฟ้าปัจจุบันที่มีคุณภาพสูงเรามีคุณครอบคลุม ในฐานะซัพพลายเออร์ชั้นนำของหม้อแปลงไฟฟ้าที่มีความแม่นยำเรานำเสนอผลิตภัณฑ์ที่หลากหลายเพื่อตอบสนองความต้องการเฉพาะของคุณ ไม่ว่าคุณจะต้องการแผง Mount CT, หม้อแปลงกระแสพลาสติก 0.5 หรือหม้อแปลงกระแสไฟฟ้าระดับ 0.5 เรามีวิธีแก้ปัญหาที่เหมาะสมสำหรับคุณ

หากคุณมีคำถามใด ๆ หรือต้องการความช่วยเหลือในการติดตั้งหม้อแปลงปัจจุบันของคุณอย่าลังเลที่จะติดต่อ เราอยู่ที่นี่เพื่อช่วยให้คุณเลือกที่ถูกต้องและให้แน่ใจว่ากระบวนการติดตั้งที่ราบรื่น ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการของคุณและรับใบเสนอราคา

การอ้างอิง

• คู่มือการติดตั้งไฟฟ้า Schneider Electric
• การวิเคราะห์และออกแบบระบบพลังงาน, J. Duncan Glover, Mulukutla S. Sarma, Thomas J. Overbye
