วิธีแก้ไขปัญหาหม้อแปลงกระแสไฟฟ้าบัสบาร์?

หม้อแปลงกระแสไฟฟ้าบัสบาร์เป็นส่วนประกอบที่จำเป็นในระบบไฟฟ้าที่ใช้สำหรับการวัดและปกป้องวงจรไฟฟ้า ในฐานะซัพพลายเออร์ของหม้อแปลงปัจจุบัน Busbar ฉันเข้าใจถึงความสำคัญของการสร้างความมั่นใจว่าอุปกรณ์เหล่านี้ทำงานอย่างถูกต้อง ในบล็อกนี้ฉันจะแบ่งปันเคล็ดลับการปฏิบัติเกี่ยวกับวิธีการแก้ไขปัญหาหม้อแปลงปัจจุบัน Busbar

ทำความเข้าใจพื้นฐานของหม้อแปลงกระแสไฟฟ้าบัสบาร์

ก่อนที่จะดำน้ำในการแก้ไขปัญหามันเป็นสิ่งสำคัญที่จะต้องมีความเข้าใจพื้นฐานเกี่ยวกับวิธีการทำงานของหม้อแปลงไฟฟ้าในปัจจุบันของบัสบาร์ หม้อแปลงกระแสไฟฟ้าบัสบาร์ได้รับการออกแบบมาเพื่อลดกระแสสูงในบัสบาร์ให้ต่ำกว่าค่าที่วัดได้ นี่คือความสำเร็จผ่านการเหนี่ยวนำแม่เหล็กไฟฟ้าซึ่งการคดเคี้ยวหลัก (เชื่อมต่อกับ busbar) สร้างสนามแม่เหล็กที่ทำให้เกิดกระแสในม้วนทุติยภูมิ อัตราส่วนของกระแสหลักต่อกระแสรองเรียกว่าอัตราส่วนการเลี้ยว

อาการทั่วไปของปัญหาหม้อแปลงกระแสไฟฟ้าบัสบาร์

1. การอ่านที่ไม่ถูกต้อง: หนึ่งในปัญหาที่พบบ่อยที่สุดคือการวัดปัจจุบันที่ไม่ถูกต้อง นี่อาจเป็นเพราะปัจจัยหลายอย่างเช่นการคดเคี้ยวทุติยภูมิที่เสียหายอัตราส่วนการเลี้ยวที่ไม่ถูกต้องหรือปัญหากับอุปกรณ์วัดที่เชื่อมต่อ
2. ความร้อนสูงเกินไป: ความร้อนสูงเกินไปสามารถบ่งบอกถึงการเชื่อมต่อความต้านทานสูงวงจรสั้น ๆ ในการคดเคี้ยวรองหรือกระแสที่มากเกินไปไหลผ่านหม้อแปลง
3. เสียงรบกวนหรือการสั่นสะเทือน: เสียงรบกวนหรือการสั่นสะเทือนที่ผิดปกติอาจแนะนำแกนที่หลวมปัญหาเชิงกลหรือแรงแม่เหล็กทำให้เกิดความไม่แน่นอน
4. เปิดหรือสั้น - สองวงกลม: การเปิด - วงกลมรองสามารถนำไปสู่แรงดันไฟฟ้าสูงที่เป็นอันตรายในขณะที่รอง - วงกลมสั้น ๆ อาจทำให้เกิดการอ่านที่ไม่ถูกต้องและความร้อนสูงเกินไป

ขั้นตอนการแก้ไขปัญหา

การตรวจสอบภาพ

• ความเสียหายภายนอก: เริ่มต้นด้วยการตรวจสอบหม้อแปลงกระแสไฟฟ้าบัสบาร์ด้วยสายตาสำหรับสัญญาณของความเสียหายทางกายภาพเช่นรอยแตกในที่อยู่อาศัยเทอร์มินัลโค้งงอหรือสัญญาณของความร้อนสูงเกินไป (การเปลี่ยนสี) หากคุณสังเกตเห็นความเสียหายใด ๆ อาจจำเป็นต้องเปลี่ยนหม้อแปลง
• ตรวจสอบการเชื่อมต่อ: ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นและปราศจากการกัดกร่อน การเชื่อมต่อที่หลวมอาจทำให้เกิดข้อต่อความต้านทานสูงนำไปสู่การอ่านที่ร้อนเกินไปและไม่ถูกต้อง ตรวจสอบการเชื่อมต่อที่ขดลวดหลักและรองรวมถึงการเชื่อมต่อใด ๆ กับอุปกรณ์การวัดหรือการป้องกัน

การทดสอบไฟฟ้า

• การทดสอบความต้านทานฉนวน: ใช้ megohmmeter เพื่อวัดความต้านทานของฉนวนระหว่างขดลวดหลักและทุติยภูมิและระหว่างขดลวดและพื้นดิน ค่าความต้านทานของฉนวนต่ำอาจบ่งบอกถึงการเข้าสู่ความชื้นการสลายของฉนวนหรือวงจรสั้น
• การทดสอบอัตราส่วนเปลี่ยน: วัดอัตราส่วนการเลี้ยวของหม้อแปลงโดยใช้เครื่องทดสอบอัตราการเลี้ยว เปรียบเทียบอัตราส่วนที่วัดได้กับอัตราส่วนที่กำหนดโดยผู้ผลิต การเบี่ยงเบนที่สำคัญจากอัตราส่วนที่จัดอันดับอาจบ่งบอกถึงปัญหาเกี่ยวกับการคดเคี้ยวเช่นการหมุนรอบระยะสั้นหรือเปิดวงจร
• การทดสอบความต่อเนื่องของวงจรรอง: ใช้มัลติมิเตอร์เพื่อตรวจสอบความต่อเนื่องของวงจรรอง วงจรเปิดในการคดเคี้ยวรองสามารถตรวจพบได้โดยการอ่านความต้านทานที่สูงมาก หากมีวงจรสั้น ๆ ความต้านทานจะต่ำมาก

การตรวจสอบโหลดและระบบ

• โหลดการวัดกระแสไฟฟ้า: วัดกระแสโหลดจริงใน busbar โดยใช้แคลมป์ - บนแอมป์มิเตอร์ เปรียบเทียบค่านี้กับปัจจุบันที่ระบุโดยหม้อแปลงปัจจุบัน หากมีความแตกต่างอย่างมีนัยสำคัญอาจเป็นเพราะปัญหากับหม้อแปลงหรืออุปกรณ์วัด
• แรงดันไฟฟ้าและความถี่: ตรวจสอบแรงดันไฟฟ้าและความถี่ของระบบเพื่อให้แน่ใจว่าอยู่ในช่วงการทำงานของหม้อแปลงไฟฟ้าปัจจุบัน แรงดันไฟฟ้าหรือความถี่ที่ผิดปกติอาจส่งผลต่อประสิทธิภาพของหม้อแปลง

การแก้ไขปัญหาเฉพาะสำหรับหม้อแปลงกระแสไฟฟ้าบัสบาร์ชนิดต่าง ๆ

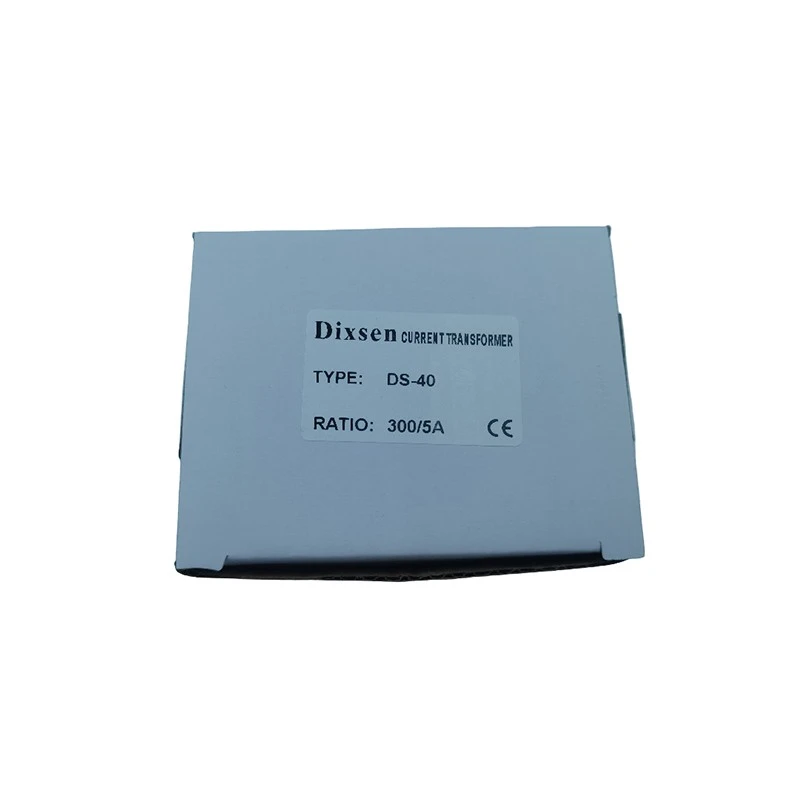

0.5 พลาสติกเคสหม้อแปลงกระแสไฟฟ้า

ที่0.5 พลาสติกเคสหม้อแปลงกระแสไฟฟ้าเป็นที่รู้จักกันดีในเรื่องการออกแบบขนาดกะทัดรัดและความสะดวกในการติดตั้ง เมื่อแก้ไขปัญหาหม้อแปลงประเภทนี้ให้ความสนใจเป็นพิเศษกับที่อยู่อาศัยพลาสติก รอยแตกหรือความเสียหายต่อที่อยู่อาศัยสามารถเปิดเผยส่วนประกอบภายในกับปัจจัยด้านสิ่งแวดล้อมซึ่งนำไปสู่ปัญหาฉนวน นอกจากนี้เนื่องจากมันมักจะใช้ในแอปพลิเคชันต่ำถึงกลาง - ปัจจุบันตรวจสอบให้แน่ใจว่ากระแสโหลดอยู่ในช่วงการจัดอันดับ

ID 20 มม. CT

ที่ID 20 มม. CTได้รับการออกแบบด้วยเส้นผ่านศูนย์กลางภายในที่เฉพาะเจาะจงเพื่อให้พอดีกับบัสบาร์ ตรวจสอบว่า busbar อยู่กึ่งกลางอย่างถูกต้องภายในหน้าต่างของหม้อแปลง busbar ที่ไม่ตรงแนวอาจทำให้เกิดการกระจายฟลักซ์แม่เหล็กที่ไม่สม่ำเสมอซึ่งนำไปสู่การอ่านที่ไม่ถูกต้อง นอกจากนี้ตรวจสอบว่าขนาดของบัสบาร์เข้ากันได้กับความจุปัจจุบันของหม้อแปลง

แรงดันไฟฟ้าต่ำบาดแผลหลัก CT

ที่แรงดันไฟฟ้าต่ำบาดแผลหลัก CTมีการคดเคี้ยวเบื้องต้นแผล ตรวจสอบการคดเคี้ยวหลักสำหรับสัญญาณใด ๆ ของวงจรสั้นหรือวงจรเปิด - เนื่องจากได้รับการออกแบบมาสำหรับแอปพลิเคชันแรงดันไฟฟ้าต่ำตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของระบบอยู่ในช่วงที่ระบุ นอกจากนี้ตรวจสอบการเชื่อมต่อของการคดเคี้ยวหลักอย่างระมัดระวังเนื่องจากการเชื่อมต่อที่หลวม ๆ อาจทำให้เกิดปัญหา

เมื่อใดควรขอความช่วยเหลือจากมืออาชีพ

หากคุณทำตามขั้นตอนการแก้ไขปัญหาและยังไม่สามารถระบุหรือแก้ไขปัญหาได้อาจถึงเวลาที่จะขอความช่วยเหลือจากมืออาชีพ วิศวกรไฟฟ้าหรือช่างเทคนิคที่มีคุณสมบัติสามารถทำการทดสอบขั้นสูงได้มากขึ้นเช่นการทดสอบการปล่อยบางส่วนหรือการวิเคราะห์แกนแม่เหล็ก

การบำรุงรักษาเชิงป้องกัน

• การตรวจสอบเป็นประจำ: ดำเนินการตรวจสอบด้วยภาพและไฟฟ้าเป็นประจำเพื่อตรวจจับปัญหาที่อาจเกิดขึ้นก่อน
• การทำความสะอาด: รักษาหม้อแปลงให้สะอาดเพื่อป้องกันการสะสมของฝุ่นและเศษซากซึ่งอาจส่งผลกระทบต่อประสิทธิภาพของมัน
• การสอบเทียบ: ปรับเทียบอุปกรณ์วัดและป้องกันเป็นระยะที่เชื่อมต่อกับหม้อแปลงไฟฟ้าปัจจุบันเพื่อให้แน่ใจว่าการอ่านที่แม่นยำ

บทสรุป

การแก้ไขปัญหาหม้อแปลงกระแส Busbar ต้องใช้วิธีการอย่างเป็นระบบโดยเริ่มจากการตรวจสอบด้วยภาพไปจนถึงการทดสอบทางไฟฟ้า โดยทำตามขั้นตอนที่ระบุไว้ในบล็อกนี้คุณสามารถวินิจฉัยและแก้ไขปัญหาทั่วไปได้อย่างมีประสิทธิภาพ ในฐานะซัพพลายเออร์หม้อแปลงกระแสไฟฟ้าบัสบาร์เรานำเสนอหม้อแปลงคุณภาพสูงที่หลากหลายรวมถึงไฟล์0.5 พลาสติกเคสหม้อแปลงกระแสไฟฟ้า-ID 20 มม. CT, และแรงดันไฟฟ้าต่ำบาดแผลหลัก CT- หากคุณกำลังประสบปัญหาเกี่ยวกับหม้อแปลงปัจจุบันของคุณหรือกำลังมองหาซื้อใหม่เราขอแนะนำให้คุณติดต่อเราเพื่อการอภิปรายและการจัดหาเพิ่มเติม ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการค้นหาวิธีแก้ปัญหาที่เหมาะสมสำหรับความต้องการระบบไฟฟ้าของคุณ

การอ้างอิง

• ระบบพลังงานไฟฟ้า: การดำเนินงานการป้องกันและระบบอัตโนมัติโดย Abdullah Al - Mamun
• คู่มือวิศวกรรมไฟฟ้าโดย H. Cotton
