มาตรฐานของ Busbar Current Transformers คืออะไร?

เฮ้! ในฐานะซัพพลายเออร์ของ Busbar Current Transformers ฉันมักถูกถามเกี่ยวกับมาตรฐานสำหรับอุปกรณ์ที่ดีเหล่านี้ ฉันเลยคิดว่าจะใช้เวลาสักครู่เพื่อแจกแจงรายละเอียดทั้งหมดให้คุณในแบบที่เข้าใจง่าย

ก่อนอื่นเรามาพูดถึงว่าแท้จริงแล้ว Busbar Current Transformer คืออะไร กล่าวง่ายๆ ก็คือเป็นหม้อแปลงไฟฟ้าชนิดหนึ่งที่ใช้วัดกระแสไฟฟ้าในบัสบาร์ บัสบาร์เปรียบเสมือนตัวนำที่กระจายพลังงานไฟฟ้าภายในแผงไฟฟ้าหรือสวิตช์เกียร์ หม้อแปลงกระแสไฟฟ้าจะลดกระแสไฟสูงในบัสบาร์ให้อยู่ในระดับที่ต่ำกว่าและจัดการได้มากขึ้น ซึ่งสามารถวัดได้อย่างปลอดภัยด้วยมิเตอร์ รีเลย์ หรืออุปกรณ์ตรวจสอบอื่นๆ

ตอนนี้เข้าสู่มาตรฐาน มีมาตรฐานสำคัญหลายประการที่ Busbar Current Transformers จำเป็นต้องปฏิบัติตาม และมาตรฐานเหล่านี้รับประกันความปลอดภัย ประสิทธิภาพ และความน่าเชื่อถือ

ระดับความแม่นยำ

มาตรฐานที่สำคัญที่สุดประการหนึ่งคือระดับความแม่นยำ สิ่งนี้บ่งชี้ว่าหม้อแปลงกระแสสามารถวัดกระแสได้อย่างแม่นยำเพียงใด ระดับความแม่นยำมักจะแสดงเป็นตัวเลข เช่น 0.2, 0.5, 1 หรือ 3 ตัวเลขที่ต่ำกว่าหมายถึงความแม่นยำสูงกว่า ตัวอย่างเช่น หม้อแปลงกระแสที่มีระดับความแม่นยำ 0.2 สามารถวัดกระแสโดยมีข้อผิดพลาดไม่เกิน 0.2% ภายใต้เงื่อนไขที่กำหนด

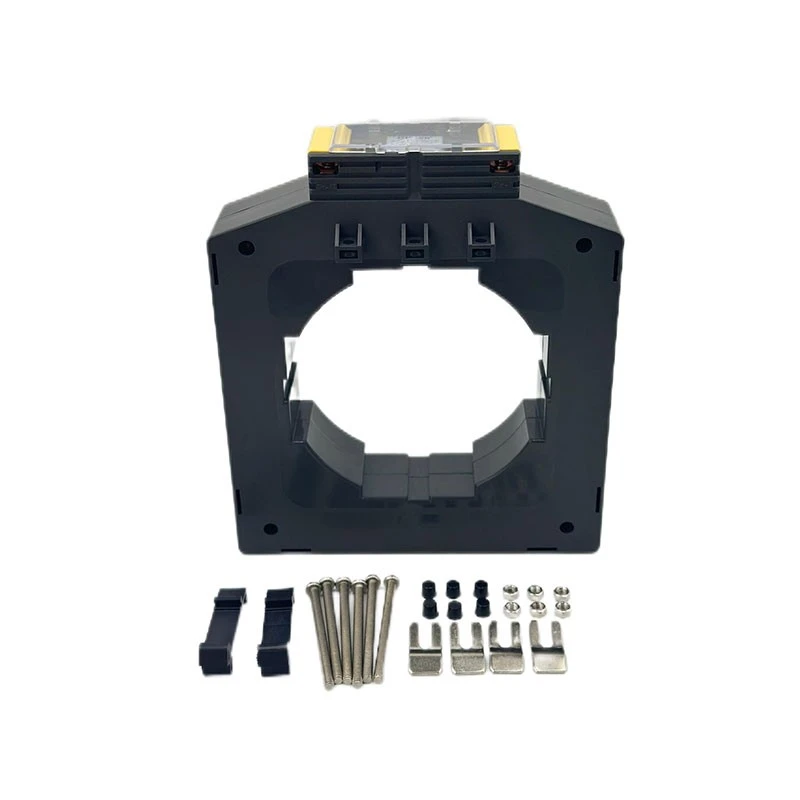

ในการเลือกประเภทความแม่นยำที่เหมาะสมนั้น ขึ้นอยู่กับการใช้งานของคุณจริงๆ หากคุณใช้หม้อแปลงกระแสไฟฟ้าเพื่อการวัดปริมาณ ซึ่งการวัดปริมาณการใช้ไฟฟ้าที่แม่นยำเป็นสิ่งสำคัญ คุณจะต้องการคลาสความแม่นยำที่สูงขึ้น เช่น 0.2 หรือ 0.5 ในทางกลับกัน หากมีวัตถุประสงค์ในการป้องกัน เช่น การป้องกันกระแสเกินในเซอร์กิตเบรกเกอร์ ระดับความแม่นยำที่ต่ำกว่า เช่น 1 หรือ 3 ก็อาจเพียงพอแล้ว คุณสามารถตรวจสอบของเราเซ็นเซอร์หม้อแปลงกระแสไฟฟ้า 0.5 วินาทีซึ่งให้การวัดที่มีความแม่นยำสูงสำหรับการใช้งานที่มีความต้องการสูง

ภาระ

ภาระก็เป็นอีกปัจจัยที่สำคัญ ภาระของหม้อแปลงกระแสหมายถึงอิมพีแดนซ์ที่เชื่อมต่อกับขดลวดทุติยภูมิ อิมพีแดนซ์นี้อาจอยู่ในรูปของมิเตอร์ รีเลย์ หรือโหลดอื่นๆ หม้อแปลงกระแสจะต้องสามารถจ่ายกระแสไฟฟ้าที่จำเป็นให้กับภาระได้โดยไม่ผิดเพี้ยนอย่างมีนัยสำคัญ

โดยทั่วไปภาระจะระบุเป็นโวลต์ - แอมแปร์ (VA) สิ่งสำคัญคือต้องเลือกหม้อแปลงกระแสที่มีระดับภาระที่ตรงกับโหลดที่เชื่อมต่อ หากภาระสูงเกินไป หม้อแปลงกระแสอาจไม่สามารถให้การวัดที่แม่นยำ และอาจทำให้ร้อนเกินไปและอาจล้มเหลวได้ ในทางกลับกัน หากมีภาระน้อยเกินไป หม้อแปลงกระแสไฟฟ้าอาจทำงานไม่เต็มประสิทธิภาพ

จัดอันดับกระแสหลักและรอง

กระแสหลักที่ได้รับการจัดอันดับคือกระแสสูงสุดที่หม้อแปลงกระแสบัสบาร์ได้รับการออกแบบให้พกพาในขดลวดปฐมภูมิ กระแสทุติยภูมิที่กำหนดคือกระแสมาตรฐานที่หม้อแปลงส่งออกในขดลวดทุติยภูมิเมื่อกระแสหลักอยู่ที่ค่าพิกัด กระแสทุติยภูมิที่ได้รับการจัดอันดับทั่วไปที่สุดคือ 1A และ 5A

เมื่อเลือกหม้อแปลงกระแสบัสบาร์ คุณต้องตรวจสอบให้แน่ใจว่ากระแสหลักที่ได้รับการจัดอันดับนั้นเหมาะสมกับกระแสที่คาดหวังในบัสบาร์ หากกระแสไฟฟ้าหลักเกินค่าพิกัด หม้อแปลงอาจอิ่มตัว ซึ่งอาจนำไปสู่การวัดที่ไม่ถูกต้องและอาจเกิดความเสียหายต่ออุปกรณ์ได้ ของเราหม้อแปลงกระแสเฟสเดียวมาพร้อมกับตัวเลือกกระแสไฟฟ้าหลักและรองที่แตกต่างกันเพื่อให้เหมาะกับการใช้งานที่หลากหลาย

ระดับฉนวน

ระดับฉนวนของหม้อแปลงกระแสบัสบาร์มีความสำคัญอย่างยิ่งต่อความปลอดภัย หม้อแปลงไฟฟ้าจะต้องสามารถทนต่อแรงดันไฟฟ้าที่มีอยู่ในบัสบาร์ได้โดยไม่พัง โดยปกติระดับฉนวนจะระบุไว้ในรูปของแรงดันไฟฟ้าที่ทนต่อแรงดันไฟฟ้าอิมพัลส์ที่กำหนดและกำลังไฟฟ้าที่พิกัด - ความถี่ที่ทนต่อแรงดันไฟฟ้า

การใช้งานที่มีแรงดันไฟฟ้าสูงกว่าต้องใช้หม้อแปลงกระแสที่มีฉนวนที่ดีกว่า ตัวอย่างเช่น ในระบบ 0.66kV คุณจะต้องมีหม้อแปลงที่มีระดับฉนวนที่เหมาะสมเพื่อรองรับแรงดันไฟฟ้า นั่นคือสิ่งที่ของเรา0.66kv แบบบาร์ CTเข้ามาเนื่องจากได้รับการออกแบบมาเพื่อให้ตรงตามข้อกำหนดด้านฉนวนสำหรับสภาพแวดล้อมดังกล่าว

อุณหภูมิที่เพิ่มขึ้น

ในระหว่างการทำงานปกติ หม้อแปลงกระแสไฟฟ้าจะสร้างความร้อนเนื่องจากการสูญเสียทางไฟฟ้าในขดลวดและแกนกลาง มาตรฐานการเพิ่มขึ้นของอุณหภูมิระบุการเพิ่มอุณหภูมิสูงสุดที่อนุญาตซึ่งสูงกว่าอุณหภูมิแวดล้อม นี่เป็นสิ่งสำคัญเนื่องจากอุณหภูมิที่มากเกินไปอาจทำให้ฉนวนเสื่อมและลดอายุการใช้งานของหม้อแปลงไฟฟ้าได้

โดยทั่วไปผู้ผลิตจะทดสอบหม้อแปลงเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดการเพิ่มขึ้นของอุณหภูมิภายใต้สภาวะโหลดเต็ม หากจะใช้หม้อแปลงไฟฟ้าในสภาพแวดล้อมที่มีอุณหภูมิสูง อาจจำเป็นต้องมีการพิจารณาเพิ่มเติมเพื่อให้แน่ใจว่าหม้อแปลงทำงานภายในช่วงอุณหภูมิที่ปลอดภัย

การติดตั้งและสภาวะแวดล้อม

การติดตั้งและสภาพแวดล้อมยังมีบทบาทในการพิจารณาความเหมาะสมของหม้อแปลงกระแสบัสบาร์ ตัวอย่างเช่น หากจะต้องติดตั้งหม้อแปลงในสภาพแวดล้อมที่มีฝุ่นหรือชื้น จะต้องได้รับการปกป้องอย่างเหมาะสม หม้อแปลงกระแสไฟฟ้าบางรุ่นได้รับการออกแบบให้มีกรอบหุ้มที่ช่วยป้องกันฝุ่น ความชื้น และปัจจัยด้านสิ่งแวดล้อมอื่นๆ

การวางแนวของการติดตั้งอาจส่งผลต่อประสิทธิภาพของหม้อแปลงด้วย สิ่งสำคัญคือต้องปฏิบัติตามคำแนะนำของผู้ผลิตเกี่ยวกับวิธีการติดตั้งและการวางแนวที่เหมาะสม เพื่อให้มั่นใจว่าการวัดที่แม่นยำและการทำงานที่เชื่อถือได้

มาตรฐานอุตสาหกรรมและการรับรอง

นอกเหนือจากมาตรฐานทางเทคนิคที่กล่าวถึงข้างต้นแล้ว หม้อแปลงกระแสบัสบาร์ยังต้องปฏิบัติตามมาตรฐานอุตสาหกรรมต่างๆ ด้วย มาตรฐานที่รู้จักกันดีบางส่วน ได้แก่ มาตรฐาน IEC (International Electrotechnical Commission) และมาตรฐาน IEEE (Institute of Electrical and Electronics Engineers)

การปฏิบัติตามมาตรฐานเหล่านี้มักได้รับการตรวจสอบผ่านการรับรอง การรับรองเช่น CE (Conformité Européene) ระบุว่าผลิตภัณฑ์มีคุณสมบัติตรงตามข้อกำหนดด้านสุขภาพและความปลอดภัยที่จำเป็นของตลาดยุโรป การมีใบรับรองเหล่านี้ช่วยให้คุณมั่นใจได้ว่าหม้อแปลงกระแสบัสบาร์ที่คุณกำลังซื้อมีคุณภาพสูงและตรงตามมาตรฐานที่จำเป็น

เอาล่ะคุณมีมันแล้ว! เหล่านี้เป็นมาตรฐานหลักสำหรับหม้อแปลงกระแสบัสบาร์ เมื่อคุณอยู่ในตลาดหม้อแปลงกระแสบัสบาร์ ตรวจสอบให้แน่ใจว่าคุณพิจารณาปัจจัยเหล่านี้เพื่อให้แน่ใจว่าคุณได้รับผลิตภัณฑ์ที่ตรงกับความต้องการของคุณ ไม่ว่าคุณกำลังมองหาการสูบจ่ายที่มีความแม่นยำสูงหรือการป้องกันที่เชื่อถือได้ กลุ่มผลิตภัณฑ์หม้อแปลงกระแสบัสบาร์ของเราก็พร้อมครอบคลุมคุณ

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเราหรือมีคำถามใดๆ เกี่ยวกับมาตรฐานหรือการใช้งานเฉพาะของคุณ โปรดติดต่อเรา เรายินดีอย่างยิ่งที่จะหารือเกี่ยวกับความต้องการของคุณและช่วยคุณค้นหาโซลูชันที่สมบูรณ์แบบสำหรับระบบไฟฟ้าของคุณ มาเริ่มการสนทนาเกี่ยวกับวิธีที่เราสามารถตอบสนองความต้องการหม้อแปลงกระแสบัสบาร์ของคุณได้!

อ้างอิง

• หนังสือเรียนวิศวกรรมระบบไฟฟ้ากำลัง
• เอกสารมาตรฐาน IEC
• สิ่งตีพิมพ์มาตรฐาน IEEE
• คู่มือผลิตภัณฑ์ของผู้ผลิตและเอกสารข้อมูลทางเทคนิค
