คอยล์ 220v คอนแทคแม่เหล็ก



คอนแทคเตอร์แม่เหล็กแบบคอยล์ 220v เป็นอุปกรณ์สวิตชิ่งแม่เหล็กไฟฟ้าประสิทธิภาพสูง-ที่ออกแบบมาสำหรับการควบคุมระยะไกลและการทำงานบ่อยครั้งของวงจรไฟฟ้าสูงถึง 690V AC ออกแบบทางวิศวกรรมด้วยคอยล์ปฏิบัติการ 220V AC (50/60Hz) คอนแทคเตอร์นี้ให้การควบคุมเปิด/ปิดที่เชื่อถือได้สำหรับมอเตอร์ ระบบไฟส่องสว่าง โหลดความร้อน และอุปกรณ์อุตสาหกรรมอื่นๆ ในการใช้งานระบบอัตโนมัติและการจ่ายพลังงาน



ข้อมูลจำเพาะที่สำคัญ



พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันไฟฟ้าคอยล์	220V AC (50/60Hz)
การใช้พลังงานคอยล์	ปิดผนึก: 7~9 VA / ปิ๊กอัพ-: 50~70 VA (แตกต่างกันไปตามขนาดเฟรม)
กระแสไฟในการดำเนินงานที่ได้รับการจัดอันดับ (Ie)	9A ~ 95A+ (ขึ้นอยู่กับรุ่น)
พิกัดแรงดันฉนวน (Ui)	690V / 1000V
แรงดันไฟฟ้าทนแรงกระตุ้นพิกัด (Uimp)	6kV ~ 8kV
เสา	3 ขั้ว (หน้าสัมผัสหลัก) + หน้าสัมผัสเสริม
ติดต่อเสริม	1NO+1NC หรือ 2NO+2NC (กำหนดค่าได้)
ชีวิตเครื่องกล	มากกว่าหรือเท่ากับ 10 ล้านการดำเนินงาน
ชีวิตไฟฟ้า	มากกว่าหรือเท่ากับ 1 ล้านการดำเนินงาน (ที่โหลดพิกัด)
อุณหภูมิในการทำงาน	-35 องศา ~ +70 องศา
การติดตั้ง	การติดตั้งราง DIN หรือสกรู
มาตรฐาน	IEC 60947-4-1, GB/T 14048.4



คุณสมบัติและคุณประโยชน์



• ระบบแม่เหล็กไฟฟ้าที่เชื่อถือได้ – คอนแทคแม่เหล็กแบบคอยล์ 220v สร้างสนามแม่เหล็กแรงสูงเพื่อการปิดหน้าสัมผัสเชิงบวก ช่วยให้การนำไฟฟ้ามีความเสถียรแม้อยู่ภายใต้ความผันผวนของแรงดันไฟฟ้า (ทำงานที่ 85% ~ 110% ของแรงดันไฟฟ้าที่กำหนด)



• ความสามารถในการทำลายล้างสูง – หน้าสัมผัสหลักของโลหะผสมเงิน-ให้ความต้านทานส่วนโค้งที่ดีเยี่ยมและความต้านทานหน้าสัมผัสต่ำ ช่วยให้สามารถตัดกระแสกระชากสูงได้อย่างปลอดภัย (กระแสสตาร์ทมอเตอร์สูงถึง 7× Ie)



• การกำหนดค่าหน้าสัมผัสเสริมอเนกประสงค์ –-หน้าสัมผัสเสริมในตัวรองรับ-วงจรจับ ประสาน และป้อนกลับสัญญาณเพื่อการบูรณาการเข้ากับ PLC และระบบลอจิกรีเลย์ได้อย่างราบรื่น



• การทำงานแบบเงียบ (เลือกรุ่น) – บางเวอร์ชันมีวงจรเรียงกระแสภายในแบบ AC/DC ที่ขับเคลื่อนคอยล์ด้วย DC ซึ่งช่วยลดเสียงฮัมและเสียงรบกวนระหว่างการทำงานได้อย่างมาก



• ติดตั้งง่ายและรวดเร็ว – การออกแบบตัวเครื่องกะทัดรัดพร้อมเครื่องหมายขั้วต่อที่ชัดเจน (A1/A2 สำหรับคอยล์, 1/L1, 3/L2, 5/L3 สำหรับวงจรหลัก) ช่วยให้เดินสายได้รวดเร็ว อุปกรณ์เสริมแบบ snap- ได้แก่ บล็อกหน้าสัมผัสเสริม อินเตอร์ล็อคแบบกลไก และเครื่องป้องกันไฟกระชาก



• โครงสร้างที่ทนทาน – ตัวเครื่องเทอร์โมเซตที่หน่วงไฟ- (UL94 V-0) ช่วยให้มั่นใจในความปลอดภัยและอายุการใช้งานยาวนานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง



• ตัวบ่งชี้สถานะภาพ –-ตัวบ่งชี้ทางกลไกในตัวแสดงตำแหน่งหน้าสัมผัส (เปิด/ปิด) ได้อย่างรวดเร็วเพื่อการแก้ไขปัญหาที่ง่ายดาย



การใช้งานทั่วไป

มอเตอร์สตาร์ทและศูนย์ควบคุมมอเตอร์ (MCC)

คอมเพรสเซอร์ HVAC และระบบควบคุมพัดลม

ระบบสายพานลำเลียงและอุปกรณ์ขนถ่ายวัสดุ

แผงคอนแทคไฟส่องสว่าง

สถานีควบคุมปั๊ม

การควบคุมเตาอบอุตสาหกรรมและเครื่องทำความร้อน

ระบบควบคุมลิฟต์และเครน

อุปกรณ์การเกษตรและการชลประทาน



คู่มือการเลือก



ขนาดเฟรม	จัดอันดับปัจจุบัน (เช่น)	กำลังมอเตอร์ (220V)	กำลังมอเตอร์ (380V)
09	9A	2.2kW	4kW
12	12A	3kW	5.5kW
18	18A	4kW	7.5kW
25	25A	5.5kW	11กิโลวัตต์
32	32A	7.5kW	15กิโลวัตต์
40	40A	11กิโลวัตต์	18.5kW
50	50A	15กิโลวัตต์	22กิโลวัตต์
65	65A	18.5kW	30กิโลวัตต์
80	80A	22กิโลวัตต์	37กิโลวัตต์
95	95A	30กิโลวัตต์	45กิโลวัตต์



ความปลอดภัยและการปฏิบัติตามข้อกำหนด

ได้รับการรับรอง IEC/EN 60947-4-1

เป็นไปตามมาตรฐาน CCC, CE และ RoHS (ขึ้นอยู่กับรุ่น/ภูมิภาค)

พร้อมระบบป้องกันไฟกระชาก-ในตัว (โมดูลภายนอกเป็นตัวเลือก)

ความล้มเหลวของเฟสและการป้องกันการโอเวอร์โหลดเมื่อจับคู่กับรีเลย์โอเวอร์โหลดความร้อน

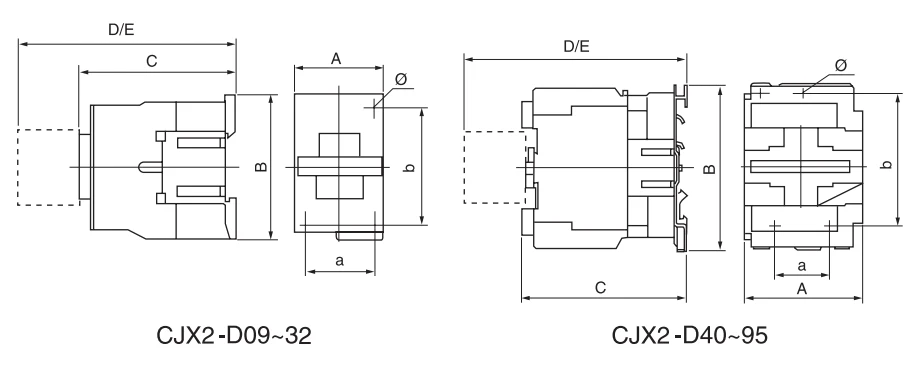

ขนาด (มม.)





แบบอย่าง	ขนาด (มม.)
	A	B	C	D	a	b	Φ
ซีเจเอ็กซ์2-09/55	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
ซีเจเอ็กซ์2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
