หม้อแปลงกระแสชนิดแกนวงแหวน



หม้อแปลงกระแสไฟฟ้าชนิดแกนวงแหวน (หรือเรียกว่าหม้อแปลงกระแสแบบทอรอยด์) เป็นหม้อแปลงไฟฟ้าประเภทเครื่องมือวัดที่มีลักษณะเด่นคือแกนรูปโดนัท- (ทอรอยด์) ซึ่งรอบๆ ขดลวดทุติยภูมิมีการกระจายอย่างสม่ำเสมอ ตัวนำหลักผ่านรูตรงกลาง ทำให้เป็นหม้อแปลง "ชนิดหน้าต่าง-" หรือ "ผ่าน-"



คุณสมบัติการออกแบบและการก่อสร้างที่สำคัญ

ส่วนประกอบ	คำอธิบาย
แกนทอรอยด์	แกนรูปวงแหวนต่อเนื่อง-ที่ทำจากวัสดุแม่เหล็กชนิดพิเศษ
ขดลวดทุติยภูมิ	ลวดหลายรอบพันกันสม่ำเสมอทั่วทั้งเส้นรอบวงของแกน
ตัวนำหลัก	สายเคเบิลหรือบัสบาร์ที่กำลังวัด ซึ่งผ่านรูตรงกลาง (ทำหน้าที่เป็นเทิร์นหลัก-เดียว)
ฉนวน/สิ่งที่แนบมา	โดยทั่วไปจะกระถางด้วยเรซินหรือหุ้มไว้ในกล่องพลาสติกเพื่อป้องกันและเป็นฉนวน



ข้อดีของการออกแบบแกนวงแหวน

ความแม่นยำสูงและการตอบสนองเชิงเส้น

เส้นทางแกนกลางที่สมมาตรและต่อเนื่องช่วยลดการรั่วไหลของฟลักซ์แม่เหล็ก

การกระจายตัวของขดลวดสม่ำเสมอช่วยลดความจุของขดลวดและการสูญเสียที่หลงทาง



ประสิทธิภาพหลักที่ยอดเยี่ยม

การออกแบบ-วงปิดให้เส้นทาง-ฝืนสนามแม่เหล็กที่ต่อเนื่องและต่ำ

ซึ่งช่วยให้มีความแม่นยำสูงกว่าด้วยขนาดทางกายภาพที่เล็กลงเมื่อเทียบกับแกน E-I หรือ C-



การป้องกันตามธรรมชาติ

รูปร่างวงแหวนมีสนามแม่เหล็กอยู่ภายในแกนกลางโดยธรรมชาติ

ซึ่งจะช่วยลดสัญญาณรบกวนแม่เหล็กไฟฟ้าภายนอก (EMI) และทำให้มีโอกาสน้อยที่จะได้รับผลกระทบจากสนามแม่เหล็กภายนอก



กะทัดรัดและน้ำหนักเบา

เพิ่มปริมาณของวัสดุแกนและการม้วนให้สูงสุดภายในปริมาตรที่กำหนด



การใช้งาน

Ring core CT เป็นที่นิยมในการใช้งานที่ต้องการความแม่นยำและประสิทธิภาพเป็นสิ่งสำคัญยิ่ง:

การวัดรายได้ที่แม่นยำ (เกรดยูทิลิตี้, คลาส 0.2S, 0.5S)

เครื่องวิเคราะห์คุณภาพไฟฟ้าและระบบการจัดการพลังงาน

รีเลย์ป้องกัน (เมื่อออกแบบให้มีคุณสมบัติความอิ่มตัวของแกนที่เหมาะสม)

การตรวจจับความผิดพื้น

การตรวจสอบกระแสไฟรั่ว

การแปลงพลังงานความถี่สูง- (พร้อมแกนเฟอร์ไรต์)



สรุป

หม้อแปลงกระแสไฟฟ้าแบบวงแหวนแสดงถึงความสมดุลที่เหมาะสมระหว่างประสิทธิภาพ ต้นทุน และขนาดสำหรับการใช้งานการวัดกระแสไฟฟ้า AC ส่วนใหญ่ การออกแบบแบบวงแหวนให้ข้อได้เปรียบโดยธรรมชาติในด้านประสิทธิภาพแม่เหล็ก ความแม่นยำ และฟอร์มแฟคเตอร์ ทำให้เป็น CT ชนิดที่แพร่หลายมากที่สุดที่พบในระบบไฟฟ้าทั่วโลก









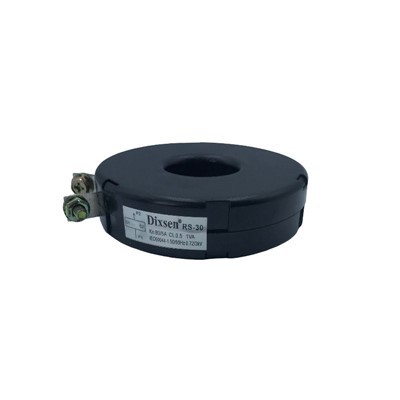

ซีรีส์ RS-50 เป็นหม้อแปลงกระแสไฟฟ้า (CT) ชนิดแกนวงแหวนประสิทธิภาพสูง- ซึ่งได้รับการออกแบบมาเพื่อการวัดกระแสไฟฟ้าที่แข็งแกร่งและแม่นยำในการใช้งาน-แรงดันไฟฟ้าต่ำ เหมาะอย่างยิ่งสำหรับการวัดพลังงาน การตรวจสอบกำลัง และระบบรีเลย์ป้องกันในโรงงานอุตสาหกรรม อาคารพาณิชย์ และสถานีไฟฟ้าย่อย ซีรีส์นี้ผสมผสานการออกแบบกลไกที่เหนือกว่าเข้ากับวัสดุศาสตร์ขั้นสูง เพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาวและความปลอดภัยในการปฏิบัติงาน



คุณสมบัติหลักและคุณประโยชน์โดยละเอียด



1. สกรูที่ทนทาน-พิมพ์ขั้วต่อรองเพื่อความน่าเชื่อถือสูงสุด



การเชื่อมต่อที่ปลอดภัย: ขั้วต่อรองประเภทสกรู-ได้รับการออกแบบทางวิศวกรรมเพื่อให้มีการเชื่อมต่อ-กันแรงสั่นสะเทือนและก๊าซ-แน่นหนา การออกแบบนี้ป้องกันการคลายตัวเมื่อเวลาผ่านไป ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาเส้นทางหน้าสัมผัสที่มีความต้านทานต่ำ- และรับประกันความสมบูรณ์ของสัญญาณความเที่ยงตรงสูง-ที่ต่อเนื่อง ซึ่งจำเป็นสำหรับการวัดและการป้องกันที่แม่นยำ



ความง่ายในการติดตั้งและบำรุงรักษา: ประเภทขั้วต่อนี้รองรับแหวนมาตรฐานหรือตัวดึงตะเกียบ ช่วยให้เดินสายได้อย่างรวดเร็วและตรงไปตรงมาด้วยเครื่องมือทั่วไป คุณสมบัตินี้ช่วยลดเวลาการติดตั้งลงอย่างมาก ลดความยุ่งยากในการบำรุงรักษาในอนาคต และลดความเสี่ยงของข้อผิดพลาดในการเดินสายไฟ



ความปลอดภัยของผู้ปฏิบัติงานที่ได้รับการปรับปรุง: แผงขั้วต่อมีฉนวนหุ้มอย่างสมบูรณ์ และมักมีโครงสร้างป้องกันหรือการออกแบบแบบฝัง ซึ่งจะช่วยป้องกันการสัมผัสกับชิ้นส่วนที่มีไฟฟ้าโดยไม่ตั้งใจ ช่วยให้มั่นใจในความปลอดภัยของบุคลากรระหว่างการติดตั้งและการบริการ



2. ปรับช่วงกระแสไฟหลักให้เหมาะสม (300A ถึง 800A)



ความครอบคลุมการใช้งานที่หลากหลาย: ด้วยพิกัดกระแสหลักตั้งแต่ 300A ถึง 800A ซีรีส์ RS-50 เหมาะอย่างยิ่งสำหรับการตรวจสอบตัวป้อนจ่ายหลัก วงจรมอเตอร์ขนาดใหญ่ และการใช้งานที่มีโหลดสูง-อื่นๆ ในระบบไฟฟ้าขนาดกลางถึงขนาดใหญ่



การออกแบบแกนวงแหวน (แบบ-): แกนรูปวงแหวนหรือวงแหวน-คือจุดเด่นของการออกแบบนี้ ให้ประสิทธิภาพของวงจรแม่เหล็กที่ดีเยี่ยม ส่งผลให้เกิดข้อผิดพลาดของเฟสที่ต่ำกว่าและมีความแม่นยำในการวัดสูงกว่าเมื่อเทียบกับรูปร่างแกนอื่นๆ เนื่องจากเป็น CT หน้าต่าง- จึงทำให้สามารถติดตั้งเพิ่มเติมได้ง่ายโดยเพียงแค่ส่งตัวนำหลักที่มีอยู่ (สายเคเบิลหรือบัสบาร์) ผ่านช่องรับแสงส่วนกลาง



อัตราส่วนที่ปรับแต่งได้: สามารถปรับอัตราส่วนการเปลี่ยนแปลงที่มีประสิทธิภาพได้อย่างง่ายดายโดยการวนตัวนำหลักผ่านหน้าต่างหลายๆ ครั้ง ทำให้มีความยืดหยุ่นในการตอบสนองความต้องการในการใช้งานเฉพาะโดยไม่ต้องใช้โมเดล CT อื่น



3. ปิดสนิทในตู้-ดับไฟได้เองในตัวแบบป้องกันไฟได้ระดับ V0



การปกป้องสิ่งแวดล้อมที่ไม่มีใครเทียบได้: การออกแบบที่ "ปิดสนิท" บ่งบอกถึงกระบวนการห่อหุ้มคุณภาพสูง- วิธีนี้จะผนึกแกนและขดลวดที่ละเอียดอ่อนอย่างแน่นหนา ให้การป้องกันที่เหนือกว่าต่อ:



ความชื้น ฝุ่น และสารกัดกร่อน: ป้องกันการเสื่อมสภาพภายในและรับประกันประสิทธิภาพที่มั่นคงในสภาพแวดล้อมที่รุนแรง



ความเค้นและผลกระทบทางกล: มอบความสมบูรณ์ของโครงสร้างเพื่อทนทานต่อความเข้มงวดในการขนส่งและการติดตั้ง



การงัดแงะ: การรักษาความปลอดภัยส่วนประกอบภายในเพื่อรักษาความสมบูรณ์ของการสอบเทียบ



ความปลอดภัยจากอัคคีภัยระดับสูงสุด: กรอบหุ้มผลิตจากวัสดุที่สอดคล้องกับมาตรฐาน UL 94 V-0- ซึ่งเป็นระดับที่เข้มงวดที่สุดสำหรับพลาสติกที่ดับไฟได้เอง



การกักกันไฟ: ในกรณีที่เกิดเพลิงไหม้ภายนอกหรือความผิดปกติภายในอย่างรุนแรง วัสดุจะไม่แพร่กระจายเปลวไฟ มันจะหยุดการเผาไหม้ภายใน 10 วินาทีหลังจากถอดแหล่งกำเนิดประกายไฟออก



ไม่-หยด: วัสดุต้านทานการเกิดหยดเพลิง จึงป้องกันการแพร่กระจายของไฟไปยังส่วนประกอบอื่นๆ ภายในแผงไฟฟ้า นี่เป็นคุณลักษณะด้านความปลอดภัยที่สำคัญในการเพิ่มความต้านทานไฟโดยรวมของชุดสวิตช์เกียร์



ข้อมูลจำเพาะของผลิตภัณฑ์

• มาตรฐาน: สอดคล้องกับ IEC 61869-2

• ความแม่นยำ: คลาส 0.5 และ 1 สำหรับการวัดที่แม่นยำ

• ภาระ: 5, 10, 15 VA เพื่อให้ตรงกับมิเตอร์ รีเลย์ และทรานสดิวเซอร์

• แรงดันไฟฟ้า: ได้รับการจัดอันดับสำหรับระบบ LV สูงถึง 0.72kV / 1kV

• ความถี่: เข้ากันได้กับระบบ 50/60 Hz



สรุป

หม้อแปลงกระแสไฟฟ้าแกนวงแหวน RS- ซีรีส์ 50 เป็นโซลูชันระดับพรีเมียมที่ให้ความน่าเชื่อถือในการเชื่อมต่ออย่างเหนือชั้น ประสิทธิภาพที่แม่นยำตลอดช่วงกระแสไฟวิกฤติ และความปลอดภัยที่โดดเด่นผ่านการออกแบบที่ปิดสนิทและหน่วงไฟ เป็นตัวเลือกที่ดีที่สุดสำหรับวิศวกรและผู้วางระบบที่ต้องการส่วนประกอบที่ทนทาน ปลอดภัย และแม่นยำสำหรับโครงสร้างพื้นฐานทางไฟฟ้าที่สำคัญ



พารามิเตอร์

แบบอย่าง	อัตราส่วน (A)		ภาระ(VA)
			คลาss:0.5	คลาส:1.0
อาร์เอส-50	300/5	10			15
อาร์เอส-50	400/5	15			15
อาร์เอส-50	500/5	15			20
อาร์เอส-50	600/5	15			20
อาร์เอส-50	800/5	20			20



ขนาด (มม.)
