แยกเซ็นเซอร์ปัจจุบัน



1. คำจำกัดความและแนวคิดพื้นฐาน
หม้อแปลงกระแสหลัก (CT) เป็นประเภทของหม้อแปลงเครื่องมือพิเศษที่ออกแบบมาพร้อมกับแกนเฟอร์โรเมติกแบบสองส่วนที่สามารถเปิดและยึดไปรอบ ๆ ตัวนำที่มีพลัง การออกแบบที่เป็นนวัตกรรมนี้ช่วยให้การวัดในปัจจุบันที่ไม่รุกรานโดยไม่ต้องตัดการเชื่อมต่อวงจรทำให้แตกต่างจาก CTS แบบดั้งเดิมที่ต้องติดตั้งโดยพื้นฐานโดยการทำเกลียวตัวนำผ่านศูนย์กลางของพวกเขา



2. CTE CTS แบบแยกส่วนทำงานอย่างไร
หลักการปฏิบัติการรวมการเหนี่ยวนำแม่เหล็กไฟฟ้าเข้ากับการออกแบบเชิงกลในทางปฏิบัติ:

- กลไกการปิดแกน:
หม้อแปลงเปิดเพื่อรับตัวนำ
พื้นผิวการผสมพันธุ์ที่แม่นยำช่วยให้มั่นใจได้ว่ามีช่องว่างอากาศน้อยที่สุดเมื่อปิด
สปริงหรือล็อครักษาความดันหลักที่สอดคล้องกัน



- กระบวนการแปลงปัจจุบัน:
กระแสสลับในตัวนำหลักสร้างสนามแม่เหล็ก
แกนแยกให้เส้นทางแม่เหล็กปิด (เมื่อปิดอย่างถูกต้อง)
การคดเคี้ยวทุติยภูมิทำให้เกิดกระแสตามสัดส่วน (โดยทั่วไปคือ 1a หรือ 5a)



- ข้อควรพิจารณาในการออกแบบพิเศษ:
การเชื่อมต่อกันช่วยลดความไม่เต็มใจที่ข้อต่อ
อาจมีการเพิ่มการป้องกันเพื่อลดสัญญาณรบกวนภายนอก
โอริงหรือปะเก็นมักปิดผนึกสิ่งที่แนบมากับฝุ่น/ความชื้น



3. ข้อมูลจำเพาะที่สำคัญ:

• อัตราส่วนปัจจุบัน: 50: 5 ถึง 5000: 5 (ช่วงทั่วไป)
• การตอบสนองความถี่: 50/60Hz (มาตรฐาน) สูงถึง 10kHz (เฉพาะ)
• ระดับความแม่นยำ: 0.5 ถึง 3 (การวัดแสง), 5p/10p (การป้องกัน)
• ความจุภาระ: 2.5VA ถึง 30VA
• อุณหภูมิการทำงาน: -25 องศาถึง +45 องศา (มาตรฐาน)

4. คู่มือการเลือก: Split Core กับ Solid Core CTS

คุณสมบัติ	แยกแกน CT	Solid Core CT
การติดตั้ง	ไม่มีการหยุดชะงักของวงจร	ต้องการการขาดการเชื่อมต่อตัวนำ
ความแม่นยำ	ต่ำกว่าเล็กน้อย (ชั้น 0.5-1)	สูงกว่า (ชั้น 0.2-0.5)
ค่าใช้จ่าย	สูงกว่า 20-50%	ประหยัดกว่า
การซ่อมบำรุง	เข้าถึงได้ง่ายขึ้น	การติดตั้งถาวร
ความต้านทานการสั่นสะเทือน	อาจต้องใช้กลไกการล็อค	มีเสถียรภาพโดยเนื้อแท้
อายุขัย	15-20 ปี (ด้วยการดูแลที่เหมาะสม)	25+ ปี



5. บทสรุป
Transformers Core Core ปัจจุบันแสดงถึงความสมดุลที่สมบูรณ์แบบระหว่างความแม่นยำในการวัดและการใช้งานการติดตั้งการปฏิวัติวิธีการตรวจสอบระบบไฟฟ้า ในขณะที่พวกเขาสั่งราคาพรีเมี่ยมเมื่อเทียบกับทางเลือกที่เป็นของแข็ง แต่การติดตั้งที่ประหยัดเวลาและแอพพลิเคชั่นอเนกประสงค์ทำให้พวกเขาขาดไม่ได้ในโครงสร้างพื้นฐานไฟฟ้าที่ทันสมัยจากการตรวจสอบวงจรพื้นฐานเพื่อการใช้งาน Smart Grid ขั้นสูง

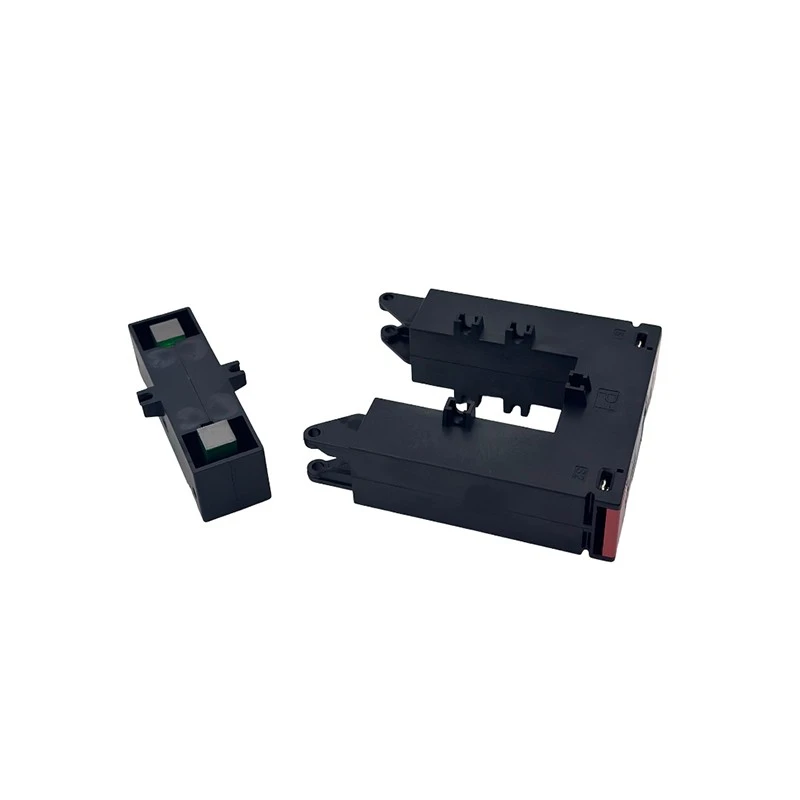

DBP-58 Series Split Sensor ปัจจุบัน (250A-1000A)-ภาพรวมผลิตภัณฑ์





• ช่วงกว้างปัจจุบัน - รองรับ 250A ถึง 1,000A ทำให้เหมาะสำหรับการใช้งานด้านอุตสาหกรรมการค้าและการกระจายพลังงาน
• การออกแบบแบบแยกคอร์ (แบบเปิดโล่ง)-เปิดใช้งานการติดตั้งที่รวดเร็วและไม่รุกรานโดยไม่ต้องตัดสายไฟทำให้มั่นใจได้ว่าการหยุดทำงานน้อยที่สุด
• ที่อยู่อาศัยที่มีเปลวไฟขั้นสูง-สร้างด้วยไนลอนเสริม PA66 ให้:

ความต้านทานอุณหภูมิที่เหนือกว่าสำหรับการทำงานที่มั่นคงในสภาพแวดล้อมที่มีความร้อนสูง
ความปลอดภัยจากอัคคีภัยที่เพิ่มขึ้น (คุณสมบัติการขยายตนเอง) เพื่อให้สอดคล้องกับมาตรฐานความปลอดภัยทางไฟฟ้าที่เข้มงวด

• อัพเกรดจากซีรี่ส์ DP - ให้ประสิทธิภาพความร้อนและความทนทานที่ดีขึ้นเมื่อเทียบกับรุ่นก่อนหน้า





✔การติดตั้งง่ายง่าย - ไม่จำเป็นต้องทำลายวงจรระหว่างการติดตั้ง
✔ความแม่นยำและความน่าเชื่อถือสูง - ทำให้มั่นใจได้ว่าการวัดในปัจจุบันที่แม่นยำสำหรับการตรวจสอบและควบคุม
✔การก่อสร้างที่แข็งแกร่ง - ทนต่อความร้อนเปลวไฟและความเครียดเชิงกล





การตรวจสอบพลังงานและระบบวัดแสงอัจฉริยะ
แผงควบคุมมอเตอร์อุตสาหกรรมและการกระจายพลังงาน
การรวมพลังงานทดแทน (อินเวอร์เตอร์พลังงานแสงอาทิตย์/ลม)
ระบบ HVAC และระบบอัตโนมัติอาคาร





การติดตั้งที่เร็วกว่าเซ็นเซอร์ที่เป็นของแข็ง
ปรับปรุงความปลอดภัยด้วยวัสดุที่ทนไฟ
ความเข้ากันได้ที่กว้างขึ้นในระบบไฟฟ้าต่างๆ



เซ็นเซอร์ปัจจุบัน DBP-58 Series รวมกันรวมวิศวกรรมวัสดุที่ทันสมัยเข้ากับเทคโนโลยีการวัดที่แม่นยำเพื่อส่งมอบโซลูชันที่เชื่อถือได้ปลอดภัยและมีประสิทธิภาพสูงสำหรับความท้าทายในการวัดปัจจุบันที่ทันสมัย การก่อสร้างที่แข็งแกร่งและคุณสมบัติขั้นสูงทำให้เหมาะอย่างยิ่งสำหรับการเรียกร้องสภาพแวดล้อมทางอุตสาหกรรมและการใช้งานโครงสร้างพื้นฐานพลังงานที่สำคัญ





แบบอย่าง	อัตราส่วน [A]	ภาระ {va]
		ชั้น: 0.5	คลาส: 1.0
DBP-58	250/5	1.5	2.5
DBP-58	300/5	2.5	5
DBP-58	400/5	3.75	5
DBP-58	500/5	5	7.5
DBP-58	600/5	5	7.5
DBP-58	750/5	5	10
DBP-58	800/5	5	10
DBP-58	1000/5	7.5	10



มิติ (มม.)
